高频率、高效率的贴片大电流屏蔽功率电感器

Bourns®高电流屏蔽SMD功率电感具有高饱和电流。

Bourns®大电流屏蔽SMD功率电感设计有羰基粉，铁粉和金属合金粉芯。

博恩斯是电力电感的领先制造商和供应商，特别是SMD大电流屏蔽电力电感。Bourns公司的创新功率电感设计利用了一根扁线，在一个模压磁屏蔽外壳内，与传统使用的圆线相比，它能够实现更低的直流电阻和略高的额定电流。新型电感Bourns®型号SRP4020和SRP7030F非常适合用于移动电子设备和计算机的DC-DC转换器，以及数据存储和电压调整模块。Bourns体育投注在线先进的功率电感设计还可以应用于服务器、便携式游戏设备、导航系统、汽车电子设备、低至中等风险的医疗设备等。乐动nba

在电源接口和CAN收发器中使用的SMD功率电感器应该是能够处理大电流的屏蔽表面贴装组件。高电流屏蔽SMD功率电感的屏蔽外壳有助于实现汽车设计所需的低电磁干扰水平。乐动nbaBourns®SRP系列SMD功率电感器结合了扁平线技术和粉末铁芯，实现了紧凑和高效的封装。大电流屏蔽SMD功率电感中的扁线由于最大限度地利用了其表面积，从而使其能够处理高频开关，从而显示出更高的电导率。

目前的多功能移动电子设计不断要求更小、更薄的DC-DC转换器解决方案，必须满足高电流的要求。Bourns®功率电感器的设计满足当前的应用需求。例如，Bourns®型号SRP2010的尺寸为2.0 x 1.6 x 1.0毫米(毫米)，型号SRP2512的尺寸为2.5 x 2.0 x 1.2毫米，使它们适合广泛的超薄电子应用，包括智能手机，平板电脑和数据存储设备。体育投注在线博恩斯最新的SMD大电流屏蔽功率电感提供了线绕结构的优点，并设计了铁粉芯，具有高饱和电流和低磁辐射屏蔽结构。

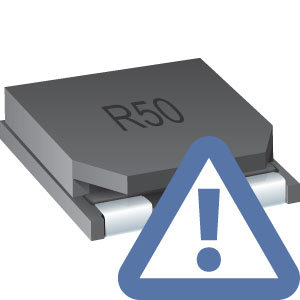

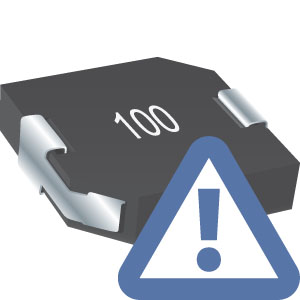

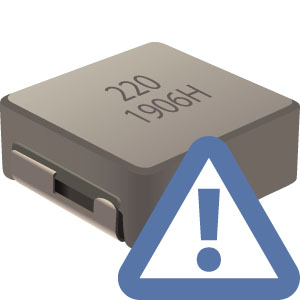

过时了标有此标志的产品目前可用，但不推荐用于新的设计。

矿物来源的报告功率电感器:CFSI_CMRT4-01

快速链接到样例请求:

系列	屏蔽	大小	电感范围	电流范围	MDS	设计文件	立即购买
PQ2614BHA	是的	28 × 28 × 16毫米	2.2 - 33µh	30	PQ2614BHA-xxxK	下载	买
PQ2614BLA	是的	28 × 28 × 16毫米	1 - 33µh	30	PQ2614BLA-1R0K PQ2614BLA-xxxK	下载	买

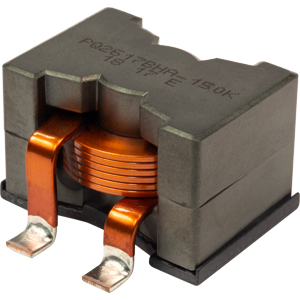

PQ2617BHA	是的	28 × 28 × 19毫米	3.3 - 33µh	28	PQ2617BHA-xxxK	下载	买
SRP0310	是的	3.4 x 3.1 x 1mm	0.47 - 4.7µh	1.8 - 5.6 a	SRP0310	下载	买

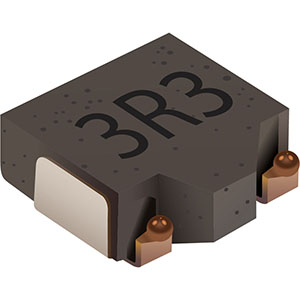

SRP0312	是的	3.4 x 3.1 x 1.2 mm	0.47 - 4.7µh	1.9 - 6.6 a	SRP0312	下载	买

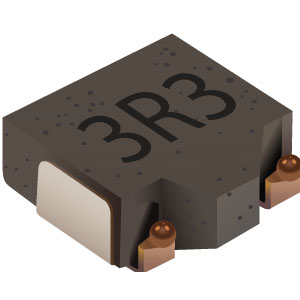

SRP0315	是的	尺寸:3.4 x 3.1 x 1.5 mm	0.47 - 4.7µh	2.3 - 9a	SRP0315	下载	买
SRP0320	是的	3.4 × 3.1 × 2毫米	0.47 - 4.7µh	2.2 - 7.4 a	SRP0320	下载	买
SRP0410	是的	4.4 x 4.1 x 1mm	0.47 - 10µh	1.4 - 5.2 a	SRP0410	下载	买

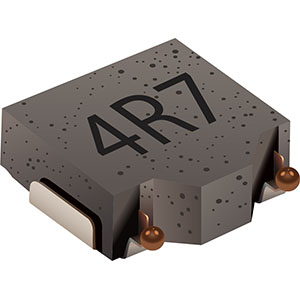

SRP0412	是的	4.4 x 4.1 x 1.2 mm	0.47 - 10µh	1.7 - 7.6 a	SRP0412	下载	买
SRP0415	是的	4.4 x 4.1 x 1.5 mm	0.47 - 10µh	1.9 - 9.3 a	SRP0415	下载	买
SRP0420	是的	4.4 x 4.1 x 2 mm	0.47 - 10µh	1.8 - 10.5 a	SRP0420	下载	买

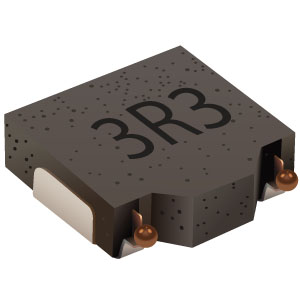

SRP0510	是的	尺寸为5.4 × 5.1 × 1mm	0.47 - 10µh	1.6 - 5a	SRP0510	下载	买
SRP0512	是的	尺寸:5.4 × 5.1 × 1.2 mm	0.47 - 10µh	2.1 - 8.3 a	SRP0512	下载	买
SRP0515	是的	尺寸:5.4 × 5.1 × 1.5 mm	0.47 - 10µh	2.4 - 9.5 a	SRP0515	下载	买
SRP0520	是的	5.4 × 5.1 × 2毫米	0.47 - 10µh	2.4 - 12.5 a	SRP0520	下载	买
SRP0610	是的	尺寸:7.1 x 6.7 x 1mm	0.47 - 10µh	2 - 4.7 a	SRP0610	下载	买

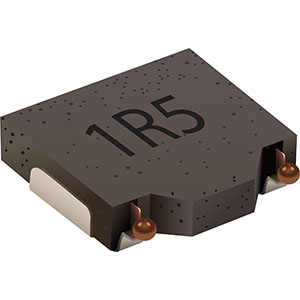

SRP0612	是的	尺寸:7.1 x 6.7 x 1.2 mm	0.47 - 10µh	2.7 - 7.7 a	SRP0612	下载	买
SRP0615	是的	尺寸:7.1 x 6.7 x 1.5 mm	0.47 - 10µh	3 - 12.5 a	SRP0615	下载	买
SRP0620	是的	尺寸:7.1 x 6.7 x 2 mm	0.47 - 10µh	3.6 - 15.5 a	SRP0620	下载	买
SRP1038A	是的	11 × 10 × 3.8毫米	0.20 - 47 μ h	3 - 35a	Srp1038a (r20 - r56) SRP1038A (1 r0 - 470)	下载	买
SRP1038AA	是的	11 × 10 × 3.8毫米	0.15 - 47 μ h	3.5 - 44 a	SRP1038AA (2R2 - 470)(引线架) SRP1038AA (R15 - 1R5)(无引线架)	下载	买
SRP1038C	是的	11 × 10 × 3.8毫米	0.1 - 47µh	3.2 - 53 a	srp1038c - 1 - r0m - 470 m SRP1038C-R10Y-R68M	下载	买

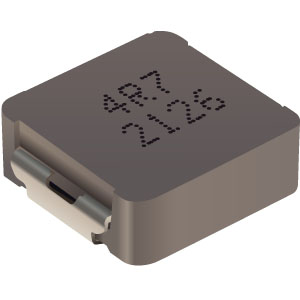

SRP1038WA	是的	11 × 10 × 3.8毫米	0.47 - 47 μ h	3.6 - 34 a	SRP1038WA	下载	买
SRP1040	是的	11.8 x 4.2 mm	0.15 - 15 μ h	5 - 34 a	SRP1040	下载	买
SRP1040VA	是的	11 × 10 × 3.8毫米	1 - 68 μ h	3.5 - 27 a	SRP1040VA	下载	买
SRP1045	是的	11.0 x 4.5 mm	0.36 - 3.2 μ h	8 - 23 a	SRP1045	下载	买
SRP1204	是的	12.5 x 4.0 mm	0.5 - 1.8µh	10 - 13 a	SRP1204	下载	买
SRP1205	是的	12.5 x 5.6毫米	0.3 - 7.2 μ h	8.3 - 18a	SRP1205	下载	买
SRP1206	是的	12.5 x 5.7 mm	0.47 - 3.3 μ h	12 - 30a	SRP1206	下载	买
SRP1235	是的	13.9 x 3.7 mm	0.1 - 10.0µh	7 - 43 a	SRP1235	下载	买

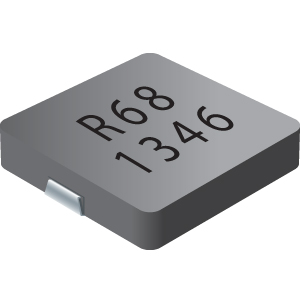

SRP1238A	是的	尺寸:13.5 x 12.5 x 3.3 mm	0.1 - 10µh	7 - 43 a	Srp1238a (r10 - r47) Srp1238a (r60 - 100)	下载	买

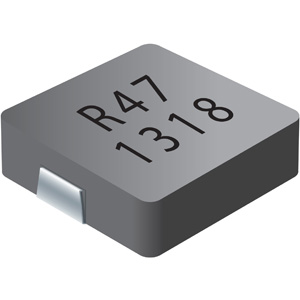

SRP1245A	是的	尺寸:13.5 x 12.5 x 4.8 mm	0.20 - 22 μ h	6.5 - 52 a	Srp1245a (r20 - r68) Srp1245a (r82 - 220)	下载	买
SRP1245C	是的	尺寸:13.5 x 12.6 x 4.7 mm	0.15 - 22 μ h	7.5 - 55 a	SRP1245C (R15 ~ R68) SRP1245C (1 r0 - 220)	下载	买
SRP1250	是的	13.9 x 5.9毫米	0.22 - 10µh	9 - 45a	SRP1250	下载	买

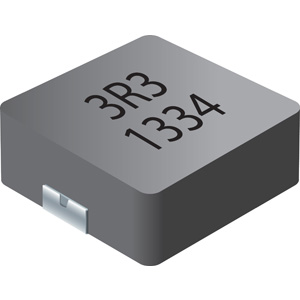

SRP1265A	是的	尺寸:13.5 x 12.5 x 6.2 mm	0.15 - 47 μ h	6.5 - 55 a	Srp1265a (r15 - r56) Srp1265a (r68 - 470)	下载	买
SRP1265C	是的	尺寸:13.5 x 12.6 x 6.2 mm	0.22 - 33µh	8 - 55 a	SRP1265C (R22-1R5) r2 SRP1265C (2 - 330)	下载	买
SRP1265WA	是的	尺寸:13.6 x 12.6 x 6.2 mm	0.68 - 47 uH	5.2 - 36.5 a	SRP1265WA	下载	买
SRP1270	是的	13.7 x 7.0 mm	0.32 - 10µh	10 - 46 a	SRP1270	下载	买

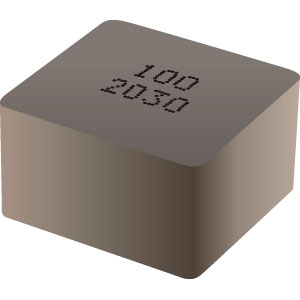

SRP1510CA	是的	尺寸:16.5 x 15.5 x 9.7 mm	4.7 - 33µh	18.7 - 43 a	SRP1510CA	下载	买
SRP1513CA	是的	尺寸:16.5 x 15.5 x 12.7 mm	4.7 - 33µh	19 - 44 a	SRP1513CA	下载	买

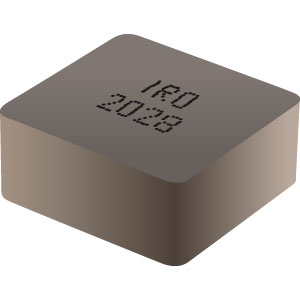

SRP1580CA	是的	尺寸:16.5 x 15.5 x 7.7 mm	1 - 5.3 μ h	35 - 80 a	SRP1580CA	下载	买
SRP1770C	是的	17.8 x 16.9 x 6.7 mm	0.47 - 47 μ h	8.7 - 60 a	SRP1770C	下载	买

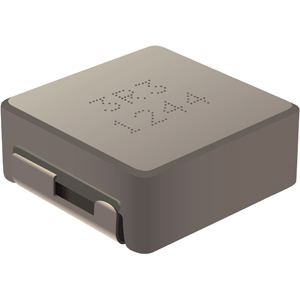

SRP1770TA	是的	17.3 x 16.9 x 6.7 mm	1 - 100µh	5.3 - 52 a	SRP1770TA	下载	买

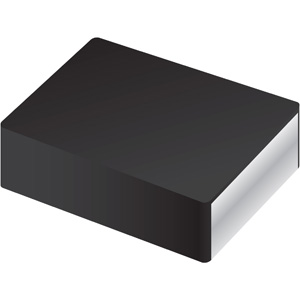

SRP2010	是的	2.0 x 1.6 x 1.0 mm	0.24 - 2.2µh	1.7 - 4.5 a	SRP2010	下载	买

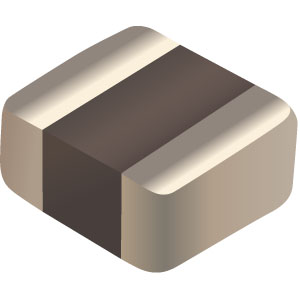

SRP2010DPA	是的	2.0 x 1.6 x 1.0 mm	0.47 - 4.7µh	1.1 - 3.6 a	SRP2010DPA	下载	买

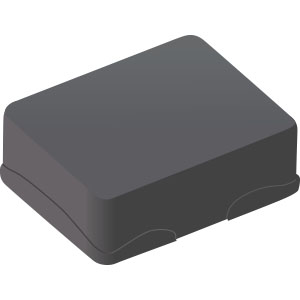

SRP2010TMA	是的	2 × 1.6 × 0.8 mm	0.24 - 2.2µh	2.3 - 6.5 a	TBD	下载	买
SRP2012TMA	是的	2 × 1.6 × 1mm	0.22 - 2.2µh	2.5 - 7a	TBD	下载	买

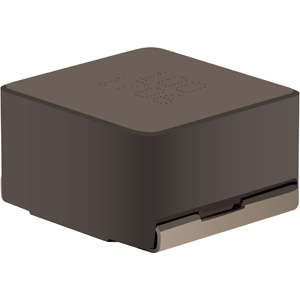

SRP2313AA	是的	23.5 x 22 x 12.6 mm	1 - 100µh	11 - 70 a	SRP2313AA	下载	买
SRP2510A	是的	2.5 × 2 × 1mm	0.22 - 4.7µh	1.36 - 5.9 a	SRP2510A	下载	买
SRP2510TMA	是的	2.5 × 2 × 0.8 mm	0.22 - 2.2µh	2.8 - 7.2 a	TBD	下载	买
SRP2512	是的	2.5 x 2.0 x 1.2 mm	0.47 - 2.2µh	2.1 - 4.5 a	SRP2512	下载	买
SRP2512A	是的	2.5 × 2 × 1.2 mm	0.47 - 4.7µh	1.55 - 4.6 a	SRP2512A	下载	买
SRP2512TMA	是的	2.5 × 2 × 1mm	0.24 - 2.2µh	3.1 - 7.3 a	TBD	下载	买
SRP3012C	是的	尺寸:3.5 x 3.2 x 1mm	0.15 - 10 μ h	1.1 - 10a	SRP3012C	下载	买

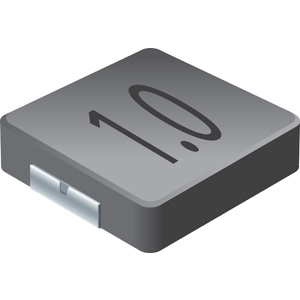

SRP3012TA	是的	尺寸:3.5 x 3.2 x 1mm	0.15 - 10 μ h	1 - 10a	SRP3012TA	下载	买
SRP3020C	是的	3.5 x 3.2 x 1.8 mm	0.1 - 10µh	1.3 - 10a	SRP3020C	下载	买
SRP3020TA	是的	3.5 x 3.2 x 1.8 mm	0.1 - 10µh	1.4 - 10.5 a	SRP3020TA	下载	买
SRP3212	是的	尺寸:3.2 x 2.5 x 1mm	0.33 - 4.7µh	2.2 - 8.5 a	TBD	下载	买

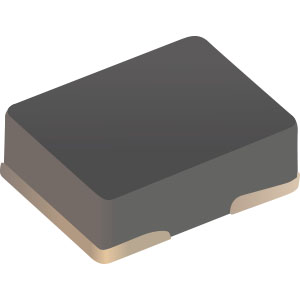

SRP3212A	是的	尺寸:3.2 x 2.5 x 1mm	0.33 - 4.7µh	2.2 - 8.5 a	TBD	下载	买
SRP4012TA	是的	4.45 × 4 × 1mm	0.1 - 10µh	1.3 - 11.5 a	SRP4012TA	下载	买
SRP4018FA	是的	4.1 x 4.1 x 1.8 mm	0.33 - 1.2µh	9.5 - 15 a	SRP4018FA	下载	买
SRP4020FA	是的	4.1 x 4.1 x 1.9 mm	0.47 - 4.7µh	5.1 - 13.2 a	SRP4020FA	下载	买

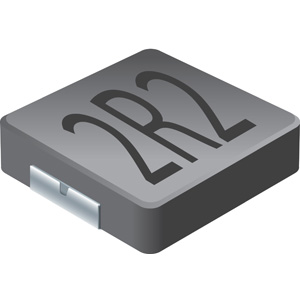

SRP4020TA	是的	4.45 x 4 x 1.8 mm	0.1 - 22µh	1.2 - 12 a	SRP4020TA	下载	买
SRP4030FA	是的	4.1 x 4.1 x 2.8 mm	0.9 - 6.8 μ h	4 - 11.2 a	SRP4030FA	下载	买

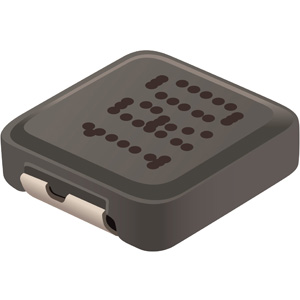

SRP5015TA	是的	尺寸:5.7 × 5.2 × 1.3 mm	0.15 - 22 μ h	1.2 - 16a	SRP5015TA	下载	买
SRP5020C	是的	尺寸:5.7 × 5.2 × 1.8 mm	0.1 - 10µh	2.5 - 20 a	SRP5020C	下载	买

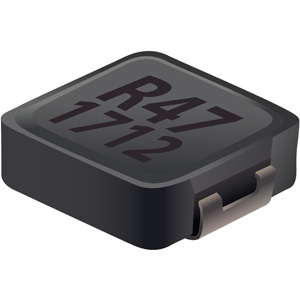

SRP5020TA	是的	尺寸:5.7 × 5.2 × 1.8 mm	0.33 - 10µh	2.3 - 12a	SRP5020TA	下载	买
SRP5030C	是的	5.7 x 5.2 x 2.8 mm	0.1 - 10µh	2.8 - 25a	SRP5030C	下载	买

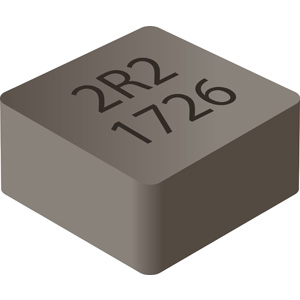

SRP5030CA	是的	5.5 × 5.3 × 2.9毫米	0.15 - 4.7µh	5.9 - 22.2 a	SRP5030CA	下载	买

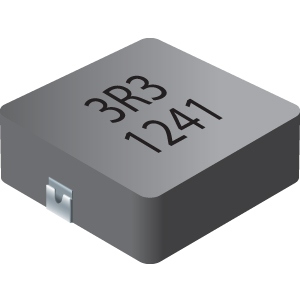

SRP5030T	是的	5.7 x 5.2 x 2.8 mm	0.33 - 15 μ h	2.1 - 14a	SRP5030T	下载	买

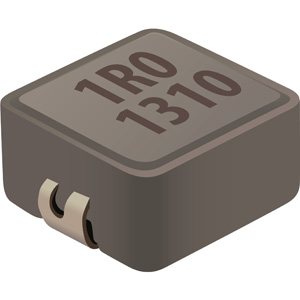

SRP5030TA	是的	5.7 x 5.2 x 2.8 mm	0.1 - 10µh	2.75 - 23 a	SRP5030TA	下载	买

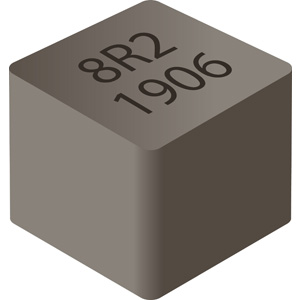

SRP5050FA	是的	5.5 x 5.3 x 4.8毫米/ 6 x 5.7 x 4.8毫米	5.6 - 22 μ h	3.4 - 7.2 a	SRP5050FA	下载	买
SRP6030CA	是的	尺寸:6.6 × 6.4 × 2.9 mm	0.18 - 4.5 μ h	7 - 32a	SRP6030CA	下载	买

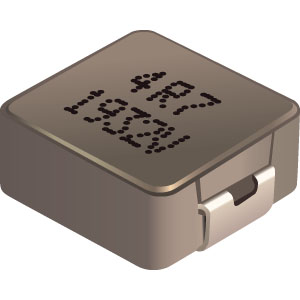

SRP6030VA	是的	尺寸:7.1 x 6.6 x 2.8 mm	0.47 - 22 μ h	3.4 - 20 a	SRP6030VA	下载	买
SRP6050CA	是的	尺寸:6.6 × 6.4 × 4.8毫米	1 - 4.7µh	8.5 - 20 a	SRP6050CA	下载	买

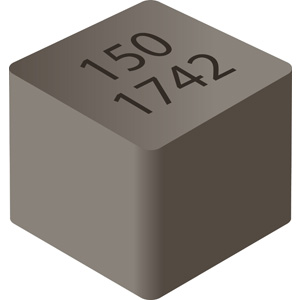

SRP6060FA	是的	6.6 × 6.4 × 5.8 mm	2.2 -22µH	5 - 14 a	SRP6060FA	下载	买

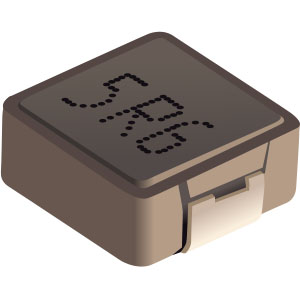

SRP6530A	是的	尺寸:7.1 × 6.6 × 3mm	0.1 - 10µh	4 - 34 a	SRP6530A (R10) SRP6530A (r22 - 100)	下载	买

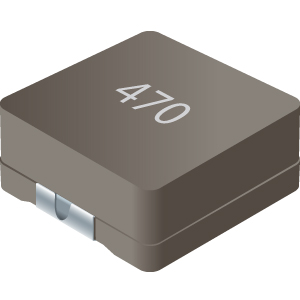

SRP6540	是的	7.2 x 6.5 x 4毫米	0.56 - 47 μ h	1.6 - 18a	SRP6540	下载	买

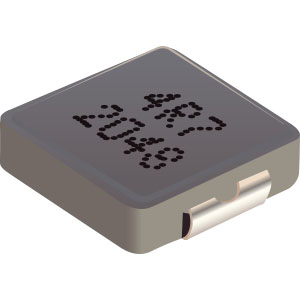

SRP7020TA	是的	尺寸:7 x 6.6 x 1.8 mm	0.1 - 10µh	2.8 - 21a	SRP7020TA	下载	买

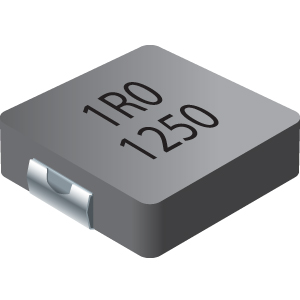

SRP7028A	是的	7.3 x 6.6 x 2.8 mm	0.10 - 33µh	2 - 32.5 a	SRP7028A	下载	买
SRP7028AA	是的	尺寸:7.1 x 6.6 x 2.8 mm	0.15 - 22 μ h	2.5 - 30a	SRP7028AA	下载	买

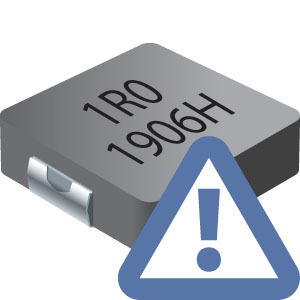

SRP7028C	是的	尺寸:7.1 x 6.6 x 2.8 mm	0.1 - 22µh	2.2 - 37.5 a	SRP7028C	下载	买

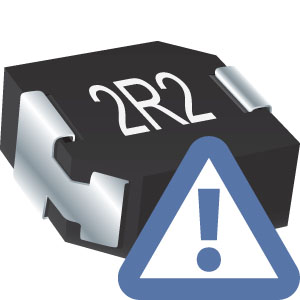

SRP7030	是的	7.8 x 3.2 mm	0.1 - 10µh	3 - 32.5 a	SRP7030	下载	买
SRP7030CA	是的	尺寸:7.8 x 7.6 x 2.9 mm	1 - 8.2 μ h	5.9 - 21.8 a	SRP7030CA	下载	买

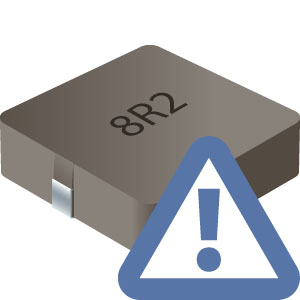

SRP7030F	是的	7.6 x 3.0/3.2 mm	0.10 - 10µh	3.5 - 32a	SRP7030F	下载	买
SRP7050AA	是的	7.3 x 6.6 x 4.8毫米	0.47 - 47 μ h	2.6 - 22 a	SRP7050AA	下载	买

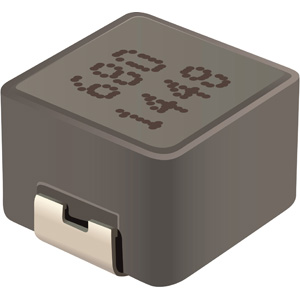

SRP7050TA	是的	7.3 x 6.6 x 4.8毫米	0.33 - 68 μ h	1.2 - 25 a	SRP7050TA	下载	买
SRP8040	是的	8.2 x 4.2 mm	0.1 - 0.22 μ h	25 - 35 a	SRP8040	下载	买

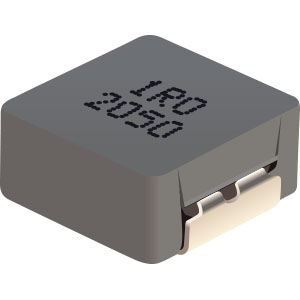

SRP8540A	是的	尺寸:8.8 × 8.4 × 3.8 mm	0.22 - 22µh	3.9 - 31 a	SRP8540A	下载	买
